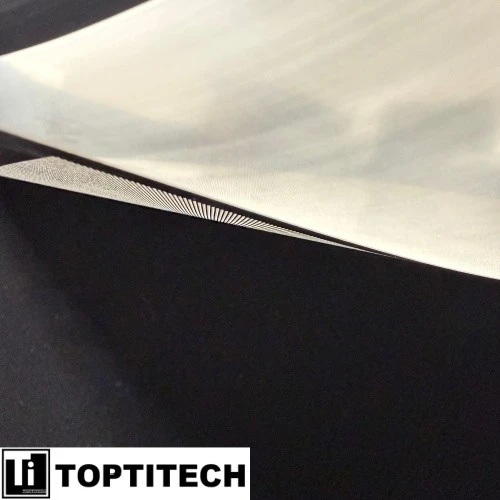

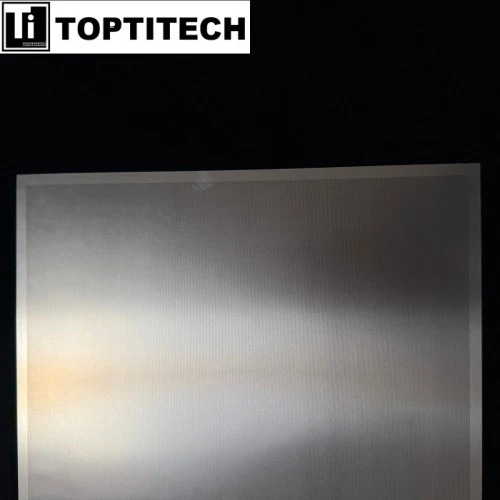

SS316L perforirani list debljine 0,2 mm za finu filtraciju tekućine

TOPTITECH-ov perforirani list SS316L debljine 0,2 mm za finu tečnu filtraciju proizveden je pomoću fotohemijskog jetkanja. Ovaj precizni proces selektivno uklanja materijal kako bi se stvorio specificirani otvor od 0,3 mm, postižući preciznu geometriju rupe sa tolerancijama obično unutar ±0,01 mm. Tehnika graviranja proizvodi savršeno glatke zidove rupa-bez izbočina i čuva puni metalurški integritet SS316L podloge. Ovo odsustvo mehaničkog naprezanja ili očvršćavanja osigurava da materijal održi svoju optimalnu otpornost na koroziju, koju karakterizira ekvivalentni broj otpornosti na pitting (PREN) koji prelazi 28, i jamči ujednačene mehaničke osobine po cijelom listu.

0,2 mm debljine

Veličina pora 0,3 mm

Ova konstrukcija direktno se prevodi u vrhunske performanse filtracije. SS316L perforirani list debljine 0,2 mm za finu tečnu filtraciju pruža apsolutno zadržavanje čestica na osnovu svoje precizne veličine otvora. Hidrodinamički efikasni, glatki otvori promovišu laminarni protok, smanjuju pad pritiska i minimiziraju začepljenje. U kombinaciji sa inherentnom hemijskom otpornošću SS316L, ova ploča nudi pouzdanu, dugoročnu uslugu-u agresivnim medijima za kritične primjene uključujući filtraciju hemijskih procesa, precizne sisteme goriva i rashladne tekućine, te-preradu hrane ili farmaceutskih proizvoda visoke čistoće. Njegovo čišćenje i stabilnost strukture podržavaju ponovnu upotrebu u zahtjevnim industrijskim okruženjima.

• Materijal: SS316L
• Veličina: 650x410mm
• Debljina: 0,2 mm
• Veličina pora: 0,3 mm

Precizna geometrija otvora blende



Proces fotohemijskog jetkanja stvara tačne otvore od 0,3 mm, osiguravajući apsolutno i dosljedno zadržavanje čestica. Ovo eliminiše premosnicu i garantuje pouzdano isključenje filtracije za procese koji zahtevaju odvajanje u opsegu od 300 mikrona.

Zidovi bez bušotina, hidrodinamički glatki rupa



Za razliku od mehanički probušenih listova, jetkanje proizvodi otvore bez mikrobrusa ili deformiranih rubova. Ova glatka završna obrada površine minimizira turbulenciju fluida, smanjuje pad pritiska i značajno smanjuje rizik od adhezije čestica i zasljepljivanja medija.

Održan metalurški integritet i maksimalna otpornost na koroziju



Bes-proces beskontaktnog jetkanja izaziva nultu radnu tvrdoću ili zaostalo naprezanje, čuvajući punu žarenu duktilnost podloge SS316L. Materijal zadržava svoj optimalni ekvivalentni broj otpornosti na taloženje (PREN > 28), nudeći superiornu otpornost na hloride, kiseline i nagrizajuće materije u poređenju sa -očvrsnutim alternativama.

Izuzetna sposobnost čišćenja i sterilizacije



Kombinacija netaknute 2B završne obrade, glatkih zidova otvora i inertne površine SS316L omogućava temeljno čišćenje korištenjem CIP (Clean-na-mjestu) protokola. List izdržava ponovnu sterilizaciju u autoklavu ili hemijska sredstva za dezinfekciju bez degradacije.

Visoko otvoreno područje sa strukturnom stabilnošću



Precizno jetkanje omogućava optimizovane uzorke rupa koji maksimiziraju otvorenu površinu za protok dok debljina od 0,2 mm i nepromijenjena temperamentnost materijala pružaju neophodnu krutost. Ova ravnoteža osigurava strukturalni integritet u vibrirajućim filterskim sklopovima ili pod diferencijalnim pritiskom bez rizika od kvara zbog zamora

Hemijska-prerada visoke čistoće i rastvarača

Ovaj list služi kao kritična mreža za podršku ili direktni filter u proizvodnji ultra-čistih kiselina, fotootpornika i poluvodičkih-otapala. Otvori-bez otvora od 0,3 mm i elektropolirana SS316L površina sprečavaju kontaminaciju jonima metala ili rasipanje čestica, što je neophodno za održavanje čistoće fluida u sistemima sa zatvorenim-petljama i ispunjavanje strogih industrijskih standarda.

Precizni sistemi goriva, hidraulike i podmazivanja

Komponenta pruža pouzdanu linijsku filtraciju za avionsko gorivo, hidraulične tečnosti-visokih performansi i sintetička maziva. Njegova dosljedna geometrija otvora osigurava stabilno zadržavanje čestica, dok njegova otpornost na koroziju PREN > 28 garantuje-dugoročni integritet od biokontaminanata, ulaska vode i paketa aditiva bez rizika od degradacije filterskog medija.

Specijalizovana podrška i zaštita industrijskih membrana

List djeluje kao idealan zaštitni sloj i potporna podloga za osjetljive polimerne ili keramičke membrane u unakrsnim{0}}filtracijama i sistemima reverzne osmoze. Njegova precizna otvorena površina i krut, ali tanak profil pružaju optimalnu podlogu uz minimalan gubitak tlaka, dok njegova kemijska kompatibilnost štiti membrane od uzvodnih krhotina i mehaničkih oštećenja.

Laboratorijska i analitička instrumentacija Upravljanje fluidima

U kritičnoj laboratorijskoj opremi, komponenta funkcionira unutar linija za automatsko uzorkovanje, filtera reagensa i zaštitnih modula hromatografa. Fotohemijski urezana geometrija osigurava ponovljive karakteristike protoka, a inherentna stabilnost materijala sprječava interakciju s agresivnim organskim rastvaračima ili puferima, osiguravajući analitičku tačnost i dugovječnost instrumenta.

Osnovno pravilo u dizajnu perforiranih ploča nalaže da promjer otvora mora biti veći od debljine materijala. Ovaj inženjerski princip proizlazi iz međusobno povezanih ograničenja u mehanici štancanja metala, fizici alata i ponašanju materijala. Za list SS316L debljine 0,2 mm, navođenje otvora manjeg od ili jednakog 0,2 mm ugrožava integritet proizvoda i izvodljivost proizvodnje.

 Mehanička i alatna ograničenja
Omjer širine i visine klina postaje kritičan kada se promjer otvora približi debljini materijala. Prečnik igle koji odgovara debljini lima od 0,2 mm radi u omjeru 1:1, stvarajući neodrživ posmični napon tokom štancanja. To dovodi do prekomjernog bočnog otklona, ​​što dovodi do brzog loma osovinice i trajnog oštećenja matrice. Istovremeno, održavanje potrebnog proboja-za-razmak od 5-8% debljine materijala postaje nemoguće na ovoj skali, što rezultira ubrzanim habanjem alata i nedosljednim kvalitetom otvora.

 Deformacija materijala i integritet konstrukcije
Prorezivanje otvora od 0,2 mm u SS316L debljine 0,2 mm dovodi do ozbiljne plastične deformacije umjesto čistog odvajanja materijala. Koncentrisani napon lokalno premašuje krajnju vlačnu čvrstoću materijala, stvarajući rastrgani rubni profil s mikro-lomovima. Ova kompromitovana struktura ivica postaje žarište za širenje pukotina pod opterećenjem i značajno degradira otpornost legure na koroziju narušavajući njen pasivni oksidni sloj.

 Kompromis funkcionalnih performansi
Otvori sa odnosom prečnika-prema-debljine manjim ili jednakim 1 stvaraju nefunkcionalne puteve protoka. U aplikacijama filtracije, produžena dužina kanala stvara previsoki pad tlaka i potiče brzo zasljepljivanje čestica. Perforirani uzorak također kritično slabi krutost i ravnost lima na savijanje, čineći ga neprikladnim za bilo koje radno okruženje pod pritiskom ili vibracijom.

Najbolja praksa u industriji održava minimalni otvor blende-prema-omjeru od 1,2:1, pri čemu je 1,5:1 optimalan za precizne primjene. Specificirani otvor blende od 0,3 mm u SS316L debljine 0,2 mm postiže ovu idealnu ravnotežu, omogućavajući čistu proizvodnju, pouzdane performanse i produženi vijek trajanja u zahtjevnim sistemima fine filtracije.
